本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油发电厂空调机组高低压配开关箱的用处： 1、合理合法的分配比例能量。 2、便于对电路设计的升降工作。 3、有较高的的安全防御登级，能客观的凸显用电线路的导通程序。

项目名称：656KW静音发电量超临界锅炉单机配电箱主要元件明细清单
供配动力箱通常构件清单表格
号码	名号	尺寸尺寸规格	院校	比例	工厂
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站冷水机组控制机	HGM6110	只	1	众智
3	风能发调速电机时速操控器	C2002	只	1	孚创
4	交流电源线电源线接口	DC24V	只	1	众智
5	超小型中继电	HH54P    DC24V	只	2	正泰
6	中型中继家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

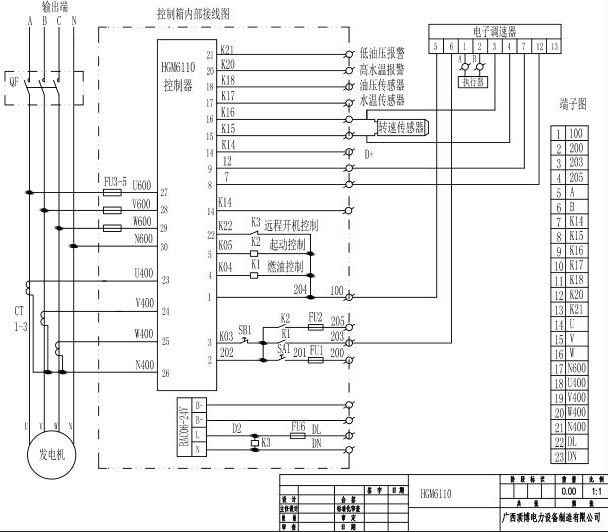

656KW广西顶博发电机组制造单机配电箱元件线路图
